บางครั้งเราต้องวิเคราะห์งานหลายโมเดล ซึ่งงานตัวนั้นอาจจะเป็นชิ้นงานเดิม แต่มีการเปลี่ยนแปลงในบางจุดดัง ซึ่งถ้าเราจะวิเคราะห์งานที่แตกต่างกัน ก็ต้องเสียเวลามาตั้งค่า >> กด Run >> รอโมเดลรันเสร็จ >> เปิดโมเดลใหม่ >> ตั้งค่า >> กด Run >> รอโมเดลรันเสร็จ แล้ว Loop การทำงานก็จะวนแบบนี้ไปเรื่อยๆ ยิ่งถ้าเรามีหลายโมเดล เรายิ่งเสียเวลาอย่างมาก เพราะต้องมานั่งคอยว่าเมื่อไรจะรันเสร็จ จะได้เปิดโมเดลใหม่ขึ้นมา ดังนั้นในบทความนี้จะมาช่วยแก้ปัญหาจากการต้องนั่งรอรันจนเสร็จแล้วค่อยเปิดโมเดลใหม่ มาเป็นการกำหนดให้โปรแกรมล่วงหน้าเลยว่าจะรันโมเดลไหนบ้าง แล้วให้โปรแกรมเปิดโมเดลเอง >> รันเอง >> Save เอง ทำให้เราไม่ต้องมานั่งเฝ้าคอมพิวเตอร์กันอีก โดยผมจะขอยกตัวอย่างการวิเคราะห์วาล์วดังรูปต่อไปนี้
ชิ้นงานคือท่อน้ำต่อเชื่อมผ่านวาล์วตัวหนึ่ง ซึ่งเราต้องการวิเคราะห์ว่าถ้าวาล์วมีการเปิดมากหรือน้อย พฤติกรรมของน้ำที่ไหลอยู่ในท่อจะเป็นอย่างไรบ้าง ดัวรูปด้านล่าง
ซึ่งในการกำหนดให้ Flow Simulation สามารถรันได้หลายๆเคสเองจะมีขั้นตอนดังนี้
วิธีการรันงานหลายๆเคส
1. เตรียมโมเดลที่วาล์วเปิดมากหรือน้อยโดยทำเป็น Configuration ไว้ (คือการทำให้ไฟล์ 1 ไฟล์มีโมเดลได้หลายหน้าตา)

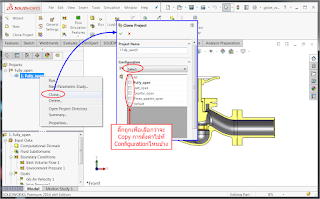

2. ในแต่ละ Configuration ให้เราตั้งค่าการวิเคราะห์ Flow ไว้ล่วงหน้าเลย ตัวอย่างในการนี้การตั้งค่าจะเหมือนกันทุกอย่าง แต่ต่างกันที่โมเดลเท่านั้น เราก็สามารถใช้คำสั่ง Clone Project เพื่อก๊อปปี้การตั้งค่ามาได้เลย ทำให้เราไม่ต้องการกำหนดค่าแบบเดิมๆ ซ้ำ
3. สำหรับ SW เวอร์ชั่น 2015 ขึ้นไป เมนู Flow Simulation จะซ่อนอยู่ในเมนู Tool ก็ให้เราเข้าไปที่ Tool >> Flow Simulation >> Solve >> Batch Run
4. โปรแกรมจะเด้งหน้าต่างสำหรับถามว่าเราจะสร้าง Mesh หรือจะ Run งานใน Configuration อันไหนบ้าง เราก็เลือกได้เลย หรือจะเลือกทั้งหมดก็ได้ เสร็จแล้วกด Run
5. โปรแกรมจะรันโดยเรียงลำดับตาม Configuration ที่อยู่ในตารางไปทีละอัน เมื่อรันเสร็จก็จะ Save งานที่รันเสร็จเอง และเปิดงานใหม่ขึ้นมาโดยอัตโนมัติ ที่เหลือก็แค่ปล่อยให้คอมพิวเตอร์วิเคราะห์ไป แล้วเราก็ไปทำอย่างอื่นได้โดยไม่ต้องนั่งเฝ้าคอมพิวเตอร์
เป็นยังไงกันบ้างครับสำหรับบทความนี้ สำหรับเทคนิคนี้ก็ต้องขอบคุณงานวิเคราะห์เครื่องบินที่ผมกำลังทำอยู่ในช่วงนี้ร่วมกับมหาวิทยาลัยเกษตรศาสตร์ และกรมช่างทหารอากาศที่ผมมีโอกาสได้เข้าไปนำเสนองาน ทำให้ผมทราบว่ามีคนที่ต้องการเทคนิคตรงส่วนนี้อยู่ หากใครมีคำถามอะไรดีๆก็ลองส่งเข้ามาถามได้นะครับ เพื่อเป็นประโยชน์กับตัวท่านเองและคนอื่นๆนะครับ
